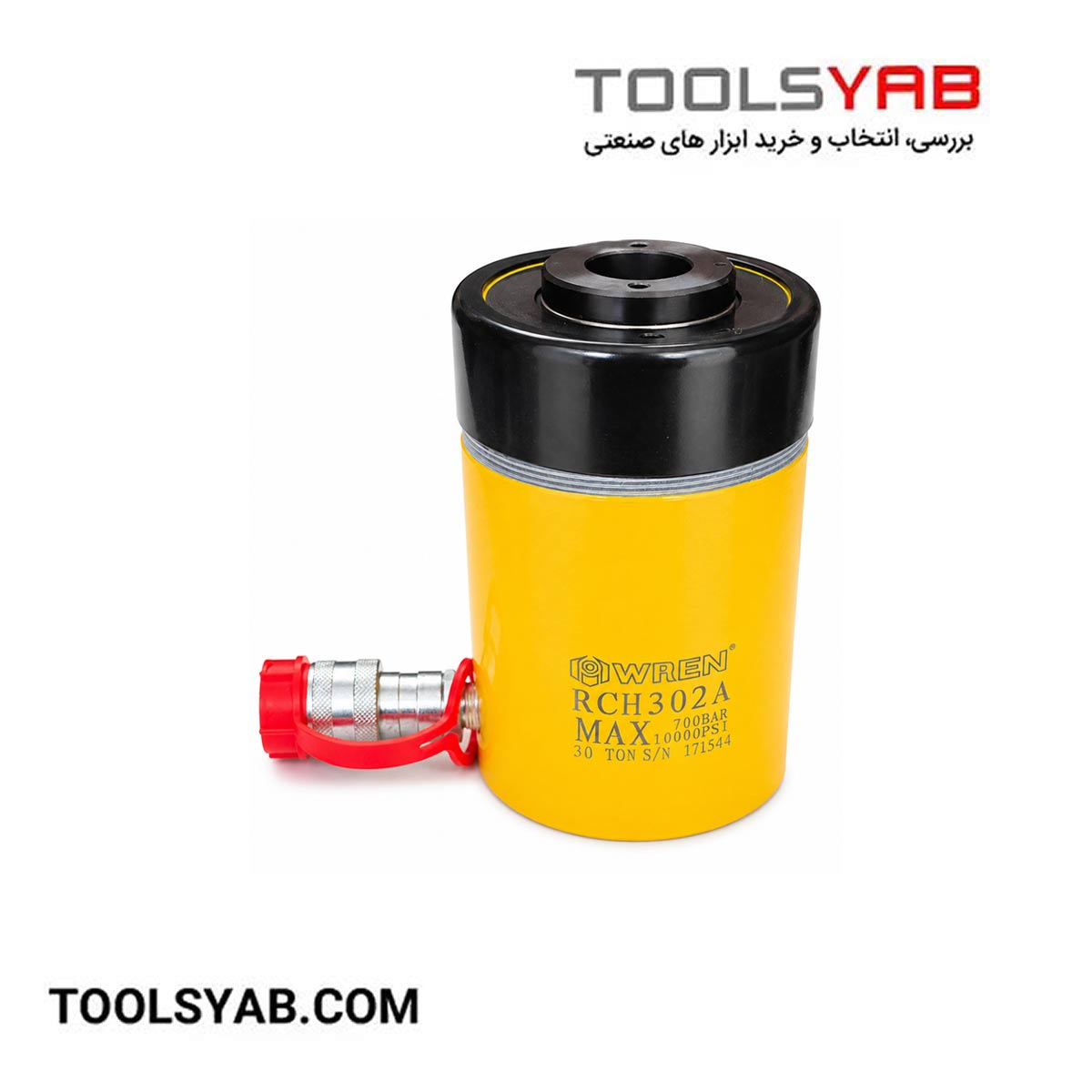

جک هیدرولیک سوراخدار WREN مدل RCH302 یک سیلندر هیدرولیک یکطرفه با ظرفیت ۳۰ تن، کورس ۶۴ میلی‌متر و فشار کاری ۷۰۰ بار است. طراحی پیستون توخالی یا Hollow Plunger امکان عبور میل‌رزوه، شفت و متعلقات از مرکز جک را فراهم می‌کند؛ بنابراین RCH302 علاوه بر اعمال نیروی فشاری، برای بسیاری از عملیات کششی (Push & Pull) نیز قابل استفاده است.
این ویژگی باعث شده جک‌های سری RCH در تعمیرات و مونتاژ صنعتی کاربرد زیادی داشته باشند؛ به‌خصوص زمانی که باید قطعه‌ای مانند بوش، پین، شفت یا مجموعه مکانیکی با نیروی کنترل‌شده جابه‌جا یا بیرون کشیده شود.
ظرفیت ۳۰ تن با سوراخ مرکزی ۳۳.۳ میلی‌متر
RCH302 نسبت به مدل‌های ۲۰ تن سری RCH نیروی بیشتری تولید می‌کند و دارای سطح مؤثر پیستون ۴۶.۶ سانتی‌متر مربع است.
قطر سوراخ مرکزی پیستون ۳۳.۳ میلی‌متر است. این فضای عبوری امکان استفاده از میل‌رزوه و متعلقات کششی بزرگ‌تر را فراهم می‌کند و در ساخت Pullerها و فیکسچرهای هیدرولیکی اهمیت زیادی دارد.
کورس جک ۶۴ میلی‌متر و ارتفاع بسته آن ۱۷۸ میلی‌متر است؛ در نتیجه RCH302 در عین ظرفیت ۳۰ تن، ابعاد نسبتاً جمع‌وجوری برای کاربردهای تعمیراتی دارد.
یکطرفه با برگشت فنری
RCH302 از نوع Single Acting است. فشار روغن باعث حرکت پیستون شده و پس از آزاد شدن فشار، فنر داخلی Heavy-Duty وظیفه بازگرداندن پیستون را بر عهده دارد.
ساختار یکطرفه باعث می‌شود تنها یک مسیر هیدرولیک برای اتصال جک به پمپ موردنیاز باشد. برای راه‌اندازی می‌توان بسته به شرایط کار از پمپ دستی، بادی یا برقی ۷۰۰ بار استفاده کرد.
بدنه این سری نیز دارای پوشش Baked Enamel است که برای افزایش مقاومت سطح در برابر خوردگی و شرایط محیط‌های صنعتی در نظر گرفته شده است.
کاربرد جک هیدرولیک ۳ تن کورس ۶۴ میلی متر RCH302
جک سوراخدار RCH302 برای بیرون کشیدن بوش و پین، عملیات پرس، مونتاژ و دمونتاژ قطعات، کشش شفت و میل‌رزوه، تعمیر ماشین‌آلات سنگین و ساخت سیستم‌های Puller و فیکسچر هیدرولیکی مناسب است.
در همین ظرفیت، اگر به حرکت بسیار بیشتری نیاز باشد، مدل RCH306 با کورس ۱۵۵ میلی‌متر گزینه بلندکورس این خانواده است؛ اما RCH302 به دلیل ارتفاع بسته کمتر، برای فضاهایی که محدودیت نصب وجود دارد انتخاب مناسب‌تری خواهد بود. از این مدل جک در فولی کش BHP-351 و ست فولی کش بلبرینگ کش های WREN مدل BHP-3751 نیز استفاده می شود.
مشخصات فنی WREN RCH302
| وزن | قطر سوراخ مرکزی | قطر پیستون | حجم روغن | سطح مؤثر پیستون | قطر خارجی | ارتفاع بسته | کورس | ظرفیت | مدل |
| ۱۰.۹ kg | ۳۳.۳ mm | ۶۳.۵ mm | ۲۹۸ cm³ | ۴۶.۶ cm² | ۱۱۴ میلی متر | ۱۷۸ میلی متر | ۶۴ میلی متر | ۳۰ تن | RCH302 |
نکات فنی در انتخاب و استفاده
حجم روغن موردنیاز RCH302 برای طی کردن کامل کورس ۲۹۸ سانتی‌متر مکعب است. هنگام انتخاب پمپ باید علاوه بر توانایی ایجاد فشار ۷۰۰ بار، ظرفیت روغن و سرعت موردنیاز حرکت جک نیز در نظر گرفته شود.
در عملیات Pull، تمام میل‌رزوه‌ها، مهره‌ها، صفحات و فیکسچرهای کششی باید متناسب با نیروی ۳۰ تن انتخاب شوند. همچنین نیرو باید در راستای محور جک اعمال شود و از ایجاد بار جانبی روی پیستون جلوگیری شود.
با توجه به وجود نمونه های غیر اصل زیاد از برند انرپک در ایران اگر به دنبال یک خرید مطمئن با هزینه به مراتب مناسب تر هستید و کیفیت جنس برای شما از اهمیت بالایی برخوردار است، ما برای مشاوره و خرید ابزار هیدرولیک WREN همراه با یک سال گارانتی و ۱۰ سال خدمات پس از فروش در فروشگاه اینترنتی تولزیاب در خدمت شما عزیزان هستیم.
