اتصال صحیح سیم‌ها و کابل‌ها از مهم‌ترین مسائل در سیم کشی برق است. در صورتی که این اتصالات به درستی انجام نشوند، نه تنها جریان برق مختل می‌شود، بلکه ممکن است مشکلاتی مانند آتش سوزی یا برق گرفتگی نیز ایجاد شود. با شناخت انواع اتصال سیم برق و آشنایی با روش‌های مناسب برای اتصال سیم‌ها، می‌توان از عملکرد صحیح سیستم برق مطمئن شد و عمر آن را افزایش داد. برای خرید انواع پرس کابلشو با مشاوران ما در تولزیاب در ارتباط باشید. در ادامه با انواع اتصالات سیم برق آشنا می‌شویم.
اتصالات سیم و کابل چیست؟
اتصالات سیم و کابل به معنای متصل کردن دو یا چند سیم یا کابل به یکدیگر برای ایجاد جریان الکتریکی است. در سیستم‌های سیم کشی خانگی، صنعتی یا حتی در خودروها، حتماً نیاز به ایجاد اتصالات بین سیم‌ها یا کابل‌ها وجود خواهد داشت. اتصالات باید به نحوی انجام شوند که مقاومت مکانیکی بالایی داشته باشند و در عین حال هدایت جریان الکتریکی با حداقل مقاومت ممکن صورت گیرد. انواع مختلف تجهیزات از جمله ترمینال‌ها، کابلشوها و مفصل‌ها برای ایجاد اتصالات ایمن و مطمئن به کار می‌روند.
برای اطلاع از قیمت انواع پرس کابلشو هیدرولیک از محصولات تولزیاب بازدید کنید.
انواع اتصال سیم برق
انواع اتصال سیم‌ها به دو دستۀ اصلی لحیمی و غیرلحیمی تقسیم می‌شوند. در اتصالات لحیمی، سیم‌ها با استفاده از فرآیند لحیم کاری به یکدیگر متصل می‌شوند تا یک اتصال دائمی و مقاوم را ایجاد کنند. در مقابل، اتصالات غیرلحیمی با استفاده از تجهیزاتی مانند ترمینال‌ها، پرس کابلشو شارژی و پیچ و مهره‌ها انجام می‌شوند که معمولاً برای کاربردهای قابل جداسازی یا تنظیم مجدد مناسب هستند. هر دو نوع اتصال باید از لحاظ مکانیکی قوی و از لحاظ هدایت جریان، با مقاومت کم باشند.
اتصالات لحیمی
اتصالات لحیمی برای برقراری اتصال دائمی میان دو سیم استفاده می‌شوند. در این روش، سیم‌های فلزی با کمک حرارت و استفاده از لحیم (معمولاً آلیاژ قلع و سرب) به هم متصل می‌شوند. ابزارهای اصلی برای این نوع اتصال شامل هویه برقی و سیم لحیم هستند. این نوع اتصالات برای مدارهای حساس و الکترونیکی مناسب است که نیاز به هدایت الکتریکی خوب و مقاومت مکانیکی کافی دارند.
اتصالات غیرلحیمی
اتصالات غیرلحیمی به تجهیزاتی مانند ترمینال‌ها، پیچ و مهره، کابلشوها و حوضچۀ قلع وابسته هستند. این نوع اتصالات نیاز به لحیم کاری ندارند و بیشتر برای کاربردهایی که نیاز به جداسازی یا تغییر دارند، مورد استفاده قرار می‌گیرند. انتخاب ابزار مناسب برای این نوع اتصال بستگی به نوع کابل و شرایط محیطی دارد و معمولاً به دلیل سهولت استفاده و نصب، در بسیاری از صنایع کاربرد دارند.
اتصال ترمینالی
اتصال ترمینالی با استفاده از ترمینال‌ها برای برقراری اتصال بین چند سیم انجام می‌شود. این روش نه تنها اتصال ایمنی را فراهم می‌کند، بلکه احتمال وقوع مشکلاتی مانند اتصال کوتاه را کاهش می‌دهد. ترمینال‌ها در انواع مختلف مانند ترمینال شاخه‌ای، سرامیکی و تابلویی موجود هستند و بسته به نوع سیم و کاربرد، انتخاب می‌شوند. از ترمینال‌های شاخه‌ای معمولاً در سیم کشی‌های خانگی و صنعتی استفاده می‌شود.
اتصال کابلشو

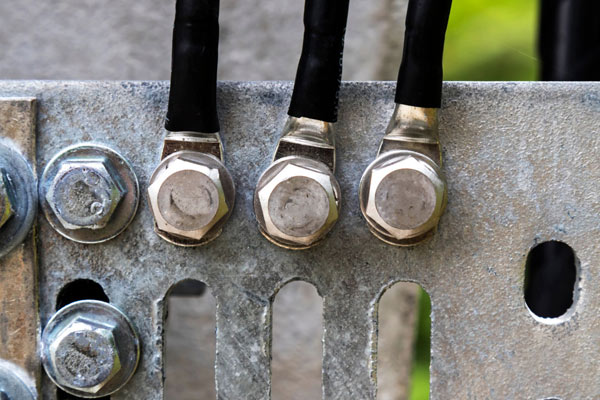

کابلشوها برای اتصال سیم به تجهیزات دیگر مانند شینه‌ها یا مدارها به کار می‌روند. آنها به صورت لوله‌ای هستند که یک سر آنها با دستگاه پرس فشرده شده و سر دیگر دارای سوراخی برای پیچ شدن است. کابلشوها از مواد مقاومی ساخته شده‌اند و معمولاً برای جلوگیری از خوردگی و اکسید شدن، آبکاری می‌شوند. انتخاب کابلشوی مناسب برای اتصال، بستگی به سایز سیم و کاربرد خاص آن دارد. پرس کابلشو دستی، برقی و هیدرولیک از جمله ابزارهایی هستند که برای پرس کردن کابلشو به سر سیم کاربرد دارند.
اتصال پیچ و مهره‌ای
این نوع اتصال معمولاً در کلید و پریزهای برق دیده می‌شود. پیچ و مهره‌ها سیم‌ها را به هم متصل کرده و با سفت شدن آنها، اتصال مکانیکی قوی و ایمنی ایجاد می‌کنند. این نوع اتصالات در بسیاری از صنایع به دلیل سادگی و مقاومت بالا مورد استفاده قرار می‌گیرند و معمولاً برای اتصال سیم‌ها به تجهیزاتی مانند کنتاکتور و تابلو برق کاربرد دارند.
اتصال پرسی

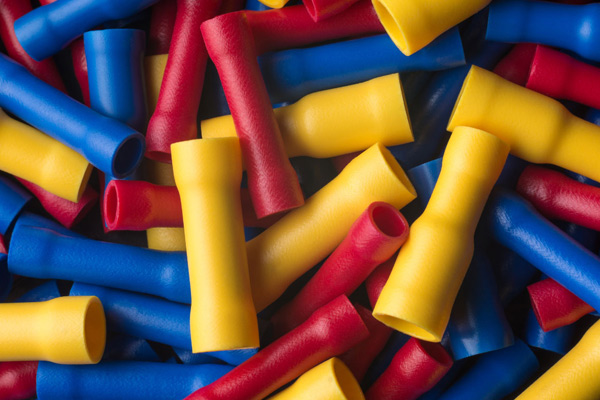

اتصال پرسی به وسیلۀ ابزارهای فشرده سازی (پرس) برای ایجاد اتصال بین سیم‌ها انجام می‌شود. این روش معمولاً در سیم کشی‌های صنعتی و خودروها کاربرد دارد و به دلیل ایجاد یک اتصال مکانیکی قوی و قابل اطمینان، بسیار محبوب است. اتصالات پرسی شامل انواع مختلفی همچون حلقه‌ای، کشویی و تیغه‌ای هستند و بسته به کاربرد خاص، از یک نوع استفاده می‌شود.
درباره پرس کابلشو برقی در تولزیاب بیشتر بخوانید.
اتصال با حوضچه قلع
در این روش، قلع ذوب شده در حوضچه‌ای قرار می‌گیرد و سرهای سیم‌ها درون آن فرو برده می‌شوند تا اتصال ایجاد شود. این نوع اتصال شباهت زیادی به لحیم کاری دارد اما به جای استفاده از هویه، از حوضچه قلع استفاده می‌شود. این روش برای اتصالات سریع و ایمن استفاده می‌شود و یک اتصال محکم و با هدایت الکتریکی خوب فراهم می‌کند.
انواع اتصالات کابل برق
اتصال کابل‌ها به یکدیگر نیازمند تجهیزات خاصی به نام مفصل است که در برابر عوامل محیطی مانند رطوبت و گرد و غبار مقاوم هستند. انواع مختلفی از مفصل‌ها برای کابل‌های فشار قوی و ضعیف وجود دارند. انتخاب نوع مفصل به نوع کابل و ولتاژ آن بستگی دارد.
اتصال کابل با کابلشوها
کابلشوها بر اساس جنس فلز به کار رفته در آنها به سه دستۀ اصلی تقسیم می‌شوند:
- کابلشو مسی: این نوع کابلشوها از مس خالص یا آلیاژهای مسی تولید می‌شوند و به دلیل هدایت الکتریکی بسیار بالای مس، برای کاربردهای با جریان بالا و فرکانس بالا مناسب هستند.
- کابلشو آلومینیومی: کابلشوهای آلومینیومی برای اتصال کابل‌های آلومینیومی به کار می‌روند. این نوع کابلشوها نسبت به کابلشوهای مسی سبک‌تر و ارزان‌تر هستند، اما هدایت الکتریکی آنها کمتر است.
- کابلشو بی‌متال: کابلشوهای بی‌متال از دو لایۀ فلزی تشکیل شده‌اند. لایۀ داخلی از جنس مس یا آلومینیوم بوده و لایۀ خارجی از جنس قلع یا نیکل است. این نوع کابلشوها برای اتصال کابل‌های مسی و آلومینیومی به یکدیگر به کار می‌روند.
انتخاب نوع کابلشو مناسب به عوامل مختلفی از جمله نوع کابل، جریان عبوری، نوع محیط و استانداردهای ایمنی بستگی دارد. برای انتخاب کابلشو مناسب، باید به مشخصات فنی کابل و تجهیزات مورد نظر توجه نمود و از جدول‌های انتخاب کابلشو استفاده کرد.
اتصال کابل با مفصل
مفصل‌ها به منظور اتصال کابل‌ها و محافظت از محل اتصال در برابر عوامل محیطی طراحی شده‌اند. هر کدام از انواع مفصل‌ها برای شرایط خاصی مناسب هستند. استفاده از مفصل‌ها تضمین می‌کند که محل اتصال کابل در برابر آسیب‌های مکانیکی و الکتریکی محافظت شود.
بیشتر بخوانید: قیمت قیچی کابل بر
۱. مفصل حرارتی
مفصل حرارتی یکی از پرکاربردترین مفصل‌ها در اتصالات کابل‌های فشار ضعیف و متوسط است. در این نوع مفصل، از لوله‌های حرارتی برای پوشش و عایق بندی استفاده می‌شود. لوله‌های حرارتی پس از گرمایش، جمع شده و سطح کابل را کاملاً پوشش می‌دهند، که موجب افزایش مقاومت مکانیکی و عایق بندی بهتر می‌شود.
۲. مفصل سرد
در این نوع مفصل، برخلاف مفصل حرارتی، نیازی به اعمال گرما برای عایق بندی و پوشش کابل‌ها وجود ندارد. مفصل سرد با استفاده از مواد و روکش‌هایی که با کشش یا فشار روی کابل نصب می‌شوند، اتصالات را عایق بندی می‌کند. این نوع مفصل برای نصب در محیط‌های حساس به حرارت و نیز مواقعی که اعمال گرما ممکن است خطرناک باشد، استفاده می‌شود.
۳. مفصل رزینی
مفصل‌های رزینی از رزین به عنوان مادۀ اصلی برای عایق بندی و حفاظت از اتصالات کابل‌ها استفاده می‌کنند. پس از نصب اتصالات، محفظه‌ای در اطراف محل اتصال ایجاد شده و سپس رزین مایع در آن ریخته می‌شود. رزین پس از مدتی سخت می‌شود و یک لایۀ مقاوم در برابر عوامل خارجی ایجاد می‌کند.
۴. مفصل نواری
مفصل نواری از نوارهای عایق برای پوشش و عایق بندی اتصالات استفاده می‌کند. این نوع مفصل برای کابل‌های فشار ضعیف به‌کار می‌رود و نوارها به دور اتصالات پیچیده می‌شوند تا از اتصالات در برابر رطوبت، گرد و غبار و سایر عوامل خارجی محافظت کنند.
۵. مفصل تبدیلی
این نوع مفصل برای اتصال دو کابل با سطح مقطع یا جنس مختلف استفاده می‌شود. مفصل تبدیلی می‌تواند شامل عایق بندی و محافظت از محل اتصال نیز باشد و به منظور اطمینان از انتقال صحیح جریان بین کابل‌های متفاوت طراحی شده است.
۶. مفصل فشار قوی
مفصل‌های فشار قوی برای اتصالات کابل‌های ولتاژ بالای ۶۳ کیلووات طراحی شده‌اند و باید از مقاومت مکانیکی و الکتریکی بسیار بالایی برخوردار باشند. این مفصل‌ها معمولاً از مواد پیشرفته‌ای ساخته می‌شوند که قادر به تحمل فشار و ولتاژهای بسیار بالا هستند و در پروژه‌های بزرگ صنعتی و نیروگاهی کاربرد دارند.
۷. مفصل مخابرانی
این مفصل‌ها به طور خاص برای استفاده در سیستم‌های مخابراتی و ارتباطی طراحی شده‌اند. مفصل‌های مخابراتی باید از مقاومت الکتریکی و عایق بندی بسیار خوبی برخوردار باشند تا سیگنال‌های ارتباطی بدون افت و یا نویز از یک نقطه به نقطۀ دیگر انتقال یابند.
۸. مفصل (MAO)
مفصل‌های (MAO) نوع خاصی از مفصل‌ها هستند که در سیستم‌های فشار قوی با توان بالا به کار می‌روند. این نوع مفصل‌ها بر اساس فناوری‌های پیشرفته‌ای طراحی شده‌اند که امکان انتقال جریان با افت کم و عایق بندی بالا را فراهم می‌کنند. مفصل‌های (MAO) از یک لولۀ پلی الفین ترموپلاستیک تشکیل شده‌اند و اتصالات داخلی آنها با استفاده از یک چسب حرارتی ترموست صورت می‌گیرند. این نوع مفصل‌ها به دلیل خواص شیمیایی و الکتریکی بسیار خوب، در صنایع مختلف کاربرد گسترده‌ای دارند.
اهمیت اتصالات صحیح سیم و کابل
برقراری جریان برق یکی از ارکان اصلی زندگی مدرن است. با این حال، اگر اتصالات سیم و کابل به درستی انجام نشوند، این جریان قدرتمند می‌تواند خطرناک باشد. اتصالات غیرایمن می‌توانند منجر به مشکلات جدی مانند تلفات توان، جرقه زنی، آتش سوزی و حتی برق گرفتگی شوند. برای جلوگیری از این خطرات، تکنسین‌های برق باید به انواع مختلف اتصالات و ابزار سیم کشی، جنس سیم و کابل و نحوۀ اتصال آنها به طور کامل مسلط باشند. با انتخاب صحیح نوع اتصال و استفاده از تجهیزات مناسب، می‌توان اطمینان حاصل کرد که جریان برق به صورت ایمن و پایدار برقرار می‌شود.
