اصلیترین علت افت فشار پمپ هیدرولیک، بروز نشتیهای داخلی و خارجی، گرفتگی فیلترها، وجود هوا در مدار و سایش قطعات مکانیکی است که برای برطرف کردن آن باید علاوه بر عیبیابی مسیرهای عبور سیال، تعویض قطعات فرسوده، اصلاح ویسکوزیته روغن و هواگیری اصولی سیستم نیز انجام شود. پمپهای هیدرولیک به عنوان عضو اصلی در ماشین آلات صنعتی، وظیفه تبدیل انرژی مکانیکی به انرژی هیدرولیکی و انتقال قدرت از طریق جریان سیالات تحت فشار را بر عهده دارند. با این وجود، کاهش فشار در این مدارها از جمله چالشهای رایج است که میتواند سبب افت راندمان، کند شدن حرکت عملگرها، توقف خطوط تولید و حتی خسارات اجزای مکانیکی شود. برای کسب اطلاعات بیشتر در این زمینه، در ادامه با مجموعه تولزیاب همراه باشید.

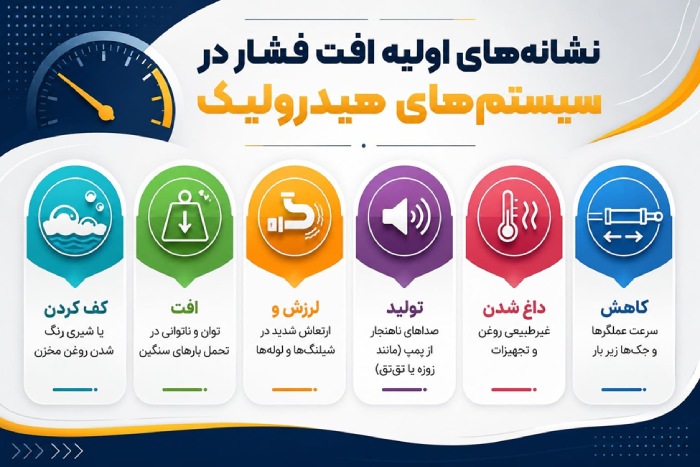

نشانههای اولیه افت فشار در سیستمهای هیدرولیک چیست؟
قبل از این که افت فشار منجر به توقف کامل ماشین آلات شود، سیستمهای هیدرولیکی علائم هشداردهندهای را از خود نشان میدهند:
- کاهش غیرطبیعی سرعت حرکت سیلندرها، عملگرها و جکهای هیدرولیکی هنگام تحمل بار
- افزایش ناگهانی دمای روغن و داغ شدن بدنه تجهیزات به دلیل اصطکاک داخلی بالا
- شنیده شدن صداهای ناهنجار و غیرمتعارف مثل زوزه کشیدن، تقتق یا خرد شدن از داخل هوزینگ پمپ
- لرزش، ارتعاشات شدید و ضربات مکانیکی در مسیر شلنگها و لولههای انتقال سیال
- ناتوانی سیستم در تحمل بارهای سنگین، افت توان خروجی و استال (Stall) شدن عملگرها
- شیری رنگ شدن یا کف کردن روغن داخل مخزن که نشاندهنده ورود حبابهای هوا به سیستم است.

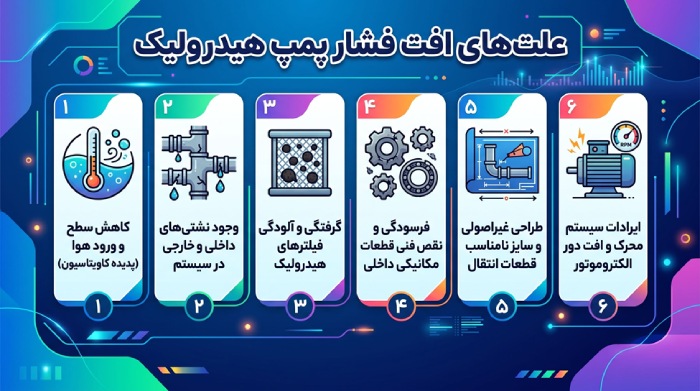

بررسی جامع علت افت فشار پمپ هیدرولیک
برای تشخیص و رفع این چالش، باید اجزای مختلف مدار از ساختار سیال تا ریزترین قطعات مکانیکی را به صورت مجزا مورد ارزیابی قرار دهید. در ادامه، با اصلیترین علت افت فشار پمپ هیدرولیک آشنا خواهیم شد:
۱. کاهش سطح سیال و ورود هوا (پدیده کاویتاسیون)
زمانی که سطح سیال از حد استاندارد مکش پایینتر میرود، پمپ به جای کشیدن روغن خالص، ترکیبی از هوا و روغن را به داخل محفظه خود مکش خواهد کرد. به این پدیده کاویتاسیون (Cavitation) یا حفرهزایی میگویند که باعث ایجاد حبابهای هوا در مناطق کم فشار سیال خواهد شد. زمانی که این حبابها به مناطق پر فشار درون پمپ میرسند، متلاشی شده و امواج شوک بسیار قدرتمندی را تولید خواهند کرد. این انفجارهای میکروسکوپی منجر به کنده شدن ذرات فلز از روی پرهها و پیستونها (خوردگی حفرهای) میگردند.
۲. وجود نشتیهای داخلی و خارجی در سیستم
نشتیهای خارجی در بخش اتصالات، شلنگهای فرسوده و کاسه نمد شفتها رخ میدهند و با بررسی چشمی قابل رویت هستند. علت روغن ریزی پمپ هیدرولیک نیز در بسیاری از موارد به خرابی آببندها، فرسودگی کاسه نمد، شل شدن اتصالات یا آسیبدیدگی شیلنگها مربوط میشود و باید قبل از کاهش محسوس سطح روغن، بررسی و برطرف شود. نشتیهای داخلی چالش اصلی ما هستند که پنهاناند. فرسودگی اورینگها، از بین رفتن پکینگها و خرابی سیلهای آببند درون جکها یا بلوکهای شیرهای کنترل جهت، منجر میشود سیال پرفشار به جای انجام کار مکانیکی، به مسیر کمفشار یا به طور مستقیم به مخزن بایپس (Bypass) شود.
۳. گرفتگی و آلودگی فیلترهای هیدرولیک
ورود ذرات معلق، گردوغبار محیطی، برادههای فلزی حاصل از سایش قطعات و حتی اکسیداسیون روغن، به مرور زمان منجر به انسداد منافذ ریز فیلترهای خط مکش و فیلترهای فشار بالا خواهد شد. گرفتگی فیلتر مکش، جریان سیال ورودی را محدود کرده و پمپ دچار حالت کمبود تغذیه یا گرسنگی (Starvation) میشود. در این حالت، محفظههای جابهجایی پمپ به طور کامل از سیال پر نمیشوند که نتیجه آن افت شدید دبی خروجی و عدم تامین فشار مورد نیاز مدار است.
افت فشار در سیستمهای هیدرولیک با نشانههایی نظیر کندی حرکت عملگرها، افزایش دما، صدای ناهنجار و لرزش نمایان میشود که ریشه اصلی آنها ورود هوا (کاویتاسیون)، بروز نشتیهای داخلی و خارجی و گرفتگی فیلترها است.
۴. فرسودگی و نقص فنی قطعات مکانیکی داخلی
تجهیزاتی نظیر پمپهای دندهای، پیستونی و کارتریجی دارای قطعات متحرکی با تلرانسهای ابعادی در حد چند میکرون هستند. کارکرد طولانیمدت دستگاه، شرایط کاری سخت، استفاده از روغنهای نامرغوب و حرارت بالا، باعث ایجاد سایش از نوع سایشی (Abrasive) و چسبان (Adhesive) در بلبرینگها، شفت مرکزی، دندهها و صفحات توزیعکننده (Valve plates) میشود. در اثر افزایش فاصله هوایی مابین قطعات متحرک و محفظه ثابت یا همان پوسته، پدیده لغزش یا نشتی داخلی پمپ که به آن Slippage میگویند، رخ خواهد داد. در این شرایط، راندمان حجمی دستگاه به شدت افت پیدا کرده و پمپ توانایی تولید نیروی اسمی خود را از دست میدهد.
۵. طراحی غیراصولی و سایز نامناسب قطعات انتقال
استفاده از شلنگها، اتصالات، زانوییها یا شیرهای کنترلی با قطر داخلی کمتر از حد استاندارد، منجر به افزایش سرعت سیال و ایجاد جریان آشفته یا Turbulent میشود. این مسئله اصطکاک و مقاومت در برابر جریان را افزایش داده و سبب افت فشار دینامیکی در طول مسیر انتقال میگردد. در این شرایط حتی اگر پمپ در بهترین شرایط کاری خود هم باشد و فشار استاتیک بالایی تولید کند، انرژی سیال در طول مسیر هدر رفته و نیروی مورد نیاز به عملگرها نخواهد رسید.
۶. ایرادات سیستم محرک و افت دور الکتروموتور
نوسانات در شبکه برق کارخانه، خرابی بلبرینگهای موتور، ضعف عایقکاری سیمپیچها یا تنظیمات غلط درایوها و اینورترها باعث میشود که الکتروموتور نتواند گشتاور و سرعت دورانی (RPM) خود را به شفت پمپ انتقال دهد. این موضوع در پمپ هیدرولیک برقی اهمیت بیشتری دارد؛ زیرا کاهش دور موتور مستقیماً روی دبی خروجی اثر میگذارد. در پمپهای جابهجایی مثبت، دبی خروجی با دور محرک رابطه مستقیم دارد؛ پس هرگونه کاهش در سرعت چرخش موتور، به طور مستقیم باعث کاهش جریان سیال و افت توان هیدرولیکی کل سیستم خواهد شد.
روشهای عیبیابی و تشخیص افت فشار پمپ
برای پیدا کردن علت افت فشار پمپ هیدرولیک و جلوگیری از بروز هزینههای ناشی از تعویض اشتباه قطعات، به جدول زیر دقت کنید. در تجهیزات مختلف، روش بررسی میتواند متفاوت باشد؛ برای مثال، در پمپ هیدرولیک دستی بررسی وضعیت اهرم، اتصالات، مخزن روغن و مسیر مکش میتواند به شناسایی سریعتر مشکل کمک کند، در حالی که در مدلهای مجهز به الکتروموتور، کنترل دور و وضعیت سیستم محرک نیز اهمیت دارد.فرسودگی قطعات مکانیکی، طراحی غیراصولی مسیر انتقال و افت دور الکتروموتور از دلایل افت فشار پمپ هستند که با استفاده از ابزارهای تست تخصصی و اقدامات اصلاحی، قابل عیبیابی و رفع خواهند بود.
| نشانه و مشکل احتمالی | ابزار یا روش تست تخصصی | راهکار و اقدام اصلاحی |
| کاویتاسیون و صدای زوزه | بررسی چشمی سطح روغن و نصب گیج خلأ در خط مکش | شارژ روغن استاندارد، تعویض فیلتر مکش و هواگیری کامل مدار |
| نشتی داخلی شیرها و جکها | استفاده از دبیسنج (Flowmeter) و مسدود کردن مقطعی مسیرها | تعویض اورینگها، پکینگها و سرویس کامل بلوک هیدرولیک |
| فرسودگی قطعات داخلی پمپ | اندازهگیری دبی خروجی زیر بار و تست راندمان حجمی با گیج فشار | ماشینکاری قطعات آسیبدیده، تعویض کارتریج یا تعویض کامل پمپ |
| داغ شدن بیش از حد روغن | تست با ترمومتر لیزری و بررسی وضعیت مبدل حرارتی (رادیاتور) | تمیز کردن رادیاتور روغن و تنظیم مجدد شیر فشارشکن (Relief Valve) |
| افت دور موتور محرک | استفاده از تاکومتر (دورسنج) و بررسی جریان با مولتیمتر کلمپی | تعمیر سیمپیچ الکتروموتور، اصلاح ولتاژ شبکه و تعویض بلبرینگها |
علاوه بر مشخصات فنی، هنگام انتخاب پمپ جایگزین باید هزینه خرید را نیز در کنار کیفیت و تناسب دستگاه با مدار در نظر گرفت. قیمت پمپ هیدرولیک به عواملی مانند نوع پمپ، حداکثر فشار کاری، دبی، جنس و کیفیت قطعات، برند سازنده و تجهیزات جانبی بستگی دارد؛ بنابراین مقایسه قیمت بدون توجه به مشخصات فنی میتواند باعث انتخاب محصول نامتناسب با سیستم شود.
تولزیاب؛ عرضهکننده انواع پمپ هیدرولیک

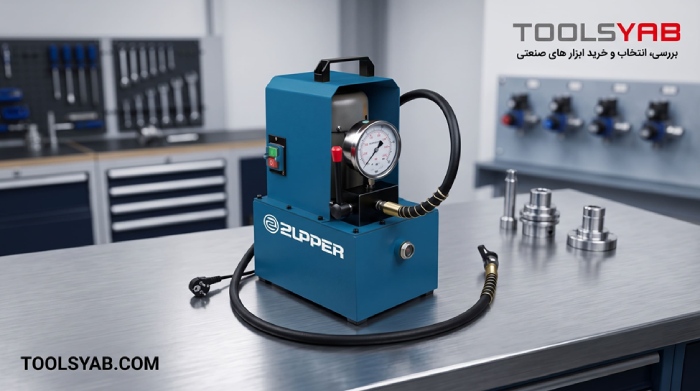

مجموعه تولزیاب به عنوان یکی از مراجع معتبر تأمین ابزارآلات صنعتی، انواع پمپ هیدرولیک پدالی، برقی، دستی و بادی را با تضمین اصالت کالا و بالاترین سطح کیفیت به شما عرضه میکند. تنوع بالای محصولات در این مجموعه امکان انتخاب تجهیزات بر اساس فشارهای کاری و دبیهای متنوع را فراهم میسازد. علاوه بر این، دریافت مشاوره تخصصی از کارشناسان تولزیاب قبل از ثبت سفارش، به شما کمک خواهد کرد تا بتوانید دستگاهی متناسب با نیاز خود انتخاب نمایید.
سوالات متداول
۱. آیا مسدود شدن فیلتر مکش میتواند به تنهایی باعث کاهش فشار در مدار شود؟
بله، گرفتگی فیلتر باعث عدم ورود سیال کافی به محفظه پمپ (پدیده گرسنگی پمپ) شده و خروجی را به شدت افت میدهد.
۲. تفاوت اصلی میان نشتی داخلی و خارجی سیستم هیدرولیک چیست؟
نشتی خارجی با خروج روغن به بیرون سیستم قابل رویت است، اما نشتی داخلی پنهان بوده و سیال را مستقیماً به مخزن بازمیگرداند.
۳. هواگیری مدار هیدرولیک چه نقشی در تثبیت نیروی کاری دستگاه دارد؟
با خروج حبابهای مخرب هوا، پدیده کاویتاسیون متوقف شده و ویژگی تراکمناپذیری سیال به حالت استاندارد بازمیگردد.
۴. انتخاب روغن با ویسکوزیته (گرانروی) نامناسب چه پیامدی برای پمپ به همراه دارد؟
روغن بسیار رقیق میزان نشتی داخلی را افزایش میدهد و روغن بیش از حد غلیظ باعث ایجاد مقاومت شدید در خط مکش میشود.
۵. میانگین عمر مفید قطعات مکانیکی در پمپهای هیدرولیکی صنعتی چقدر است؟
در صورت رعایت برنامههای سرویس دورهای و حفظ کیفیت روغن، این پمپها به طور متوسط بین ۱۰ هزار تا ۲۰ هزار ساعت کارکرد مفید دارند.
